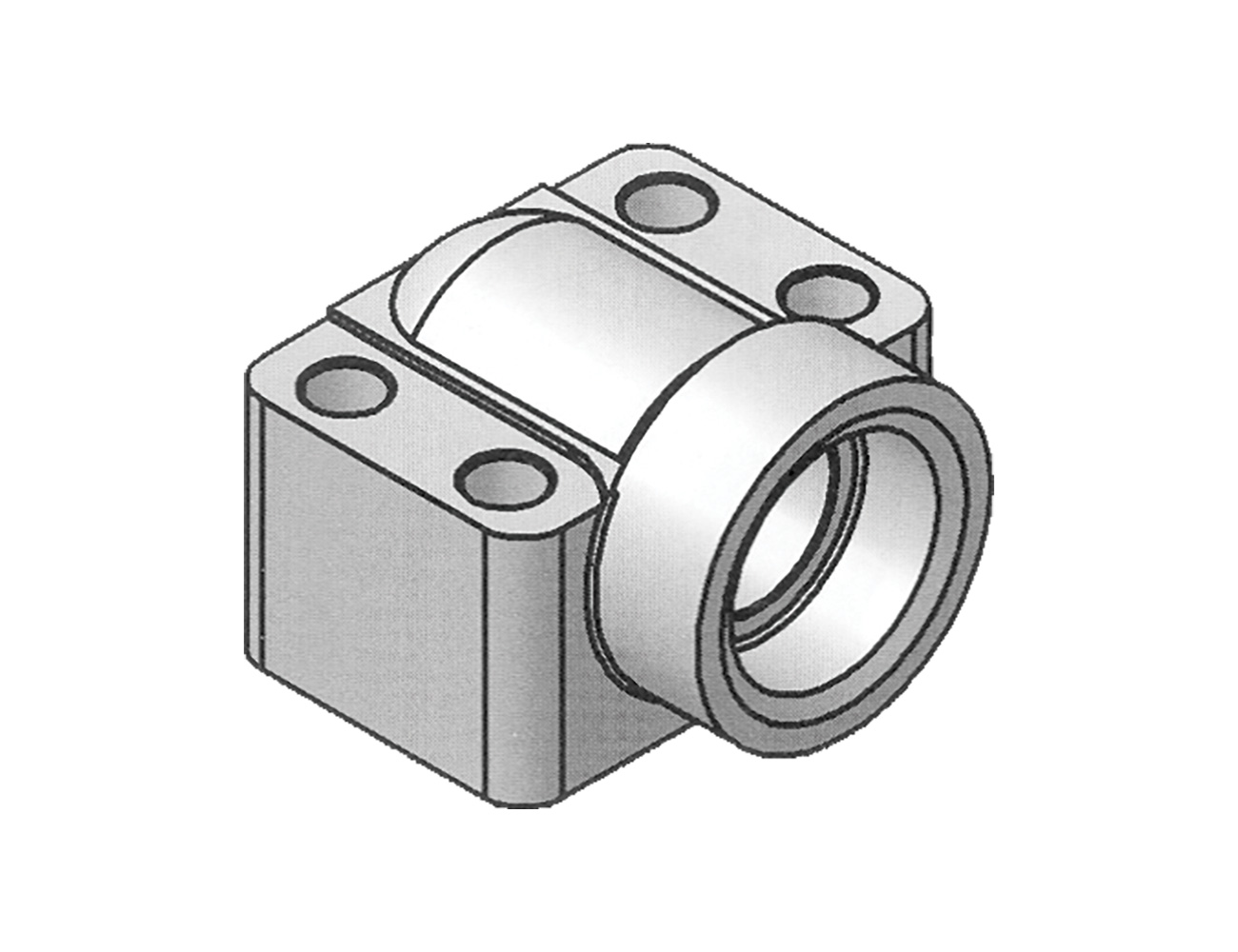

Code 61 Elbow Socket Weld - Pipe
HH O-Ring |
HH Flat Face |
Pad Size |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
R UNC |
Mounting Hardware O-Ring SHCS |
W176-12-12
|
W169-12-12
|
0.750
|
1.690
|
2.560
|
0.875
|
1.875
|
2.280
|
1.440
|
1.250
|
0.875
|
1.250
|
0.752
|
1.062
|
0.750
|
0.560
|
0.406
|
3/8-16
|
214 3/8-16x2.00
|
W176-16-16
|
W169-16-16
|
1.000
|
1.940
|
2.750
|
1.031
|
2.062
|
2.620
|
1.660
|
1.500
|
1.062
|
1.560
|
1.002
|
1.328
|
1.000
|
0.560
|
0.406
|
3/8-16
|
219 3/8-16x2.25
|
W176-20-20
|
W169-20-20
|
1.250
|
2.190
|
3.120
|
1.188
|
2.312
|
3.000
|
1.910
|
1.810
|
1.188
|
1.750
|
1.252
|
1.672
|
1.250
|
0.620
|
0.469
|
7/16-14
|
222 7/16-14x2.75
|
W176-24-24
|
W169-24-24
|
1.500
|
2.560
|
3.690
|
1.406
|
2.750
|
3.330
|
2.050
|
2.000
|
1.312
|
2.115
|
1.502
|
1.922
|
1.500
|
0.690
|
0.531
|
1/2-13
|
225 1/2-13x3.00
|
W176-32-32
|
W169-32-32
|
2.000
|
3.060
|
4.330
|
1.688
|
3.062
|
3.810
|
2.280
|
2.500
|
1.656
|
2.490
|
2.002
|
2.406
|
2.000
|
0.750
|
0.531
|
1/2-13
|
228 1/2-13x3.50
|
Code 61 Elbow Socket Weld - Tube
HH O-Ring |
HH Flat Face |
Pad Size |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
R UNC |
Mounting Hardware O-Ring SHCS |
W172-12-12
|
W177-12-12
|
0.750
|
1.690
|
2.560
|
0.875
|
1.875
|
2.280
|
1.440
|
1.250
|
0.875
|
1.250
|
0.752
|
0.752
|
0.625
|
0.312
|
0.406
|
3/8-16
|
214 3/8-16x2.00
|
W172-16-12
|
W177-16-12
|
0.750
|
1.690
|
2.560
|
0.875
|
1.875
|
2.280
|
1.440
|
1.250
|
0.875
|
1.250
|
0.752
|
1.002
|
0.750
|
0.483
|
0.406
|
3/8-16
|
214 3/8-16x2.00
|
W172-16-16
|
W177-16-16
|
1.000
|
1.940
|
2.750
|
1.031
|
2.062
|
2.062
|
1.660
|
1.500
|
1.062
|
1.560
|
1.002
|
1.002
|
0.875
|
0.483
|
0.406
|
3/8-16
|
219 3/8-16x2.25
|
W172-20-16
|
W177-20-16
|
1.000
|
1.940
|
2.750
|
1.031
|
2.062
|
2.062
|
1.660
|
1.500
|
1.062
|
1.560
|
1.002
|
1.252
|
1.000
|
0.500
|
0.406
|
3/8-16
|
219 3/8-16x2.25
|
W172-20-20
|
W177-20-20
|
1.250
|
2.190
|
3.120
|
1.188
|
2.312
|
3.000
|
1.910
|
1.810
|
1.188
|
1.750
|
1.252
|
1.252
|
1.125
|
0.500
|
0.469
|
7/16-14
|
222 7/16-14x2.75
|
W172-24-20
|
W177-24-20
|
1.250
|
2.190
|
3.120
|
1.188
|
2.312
|
3.000
|
1.910
|
1.810
|
1.188
|
1.750
|
1.252
|
1.502
|
1.250
|
0.562
|
0.469
|
7/16-14
|
222 7/16-14x2.75
|
W172-24-24
|
W177-24-24
|
1.500
|
2.560
|
3.690
|
1.406
|
2.750
|
3.330
|
2.050
|
2.000
|
1.312
|
2.115
|
1.502
|
1.502
|
1.375
|
0.562
|
0.531
|
1/2-13
|
225 1/2-13x3.00
|
W172-28-24
|
W177-28-24
|
1.500
|
2.560
|
3.690
|
1.406
|
2.750
|
3.330
|
2.050
|
2.000
|
1.312
|
2.115
|
1.502
|
1.752
|
1.500
|
0.562
|
0.531
|
1/2-13
|
225 1/2-13x3.00
|
W172-32-32
|
W177-32-32
|
2.000
|
3.060
|
4.330
|
1.688
|
3.062
|
3.810
|
2.280
|
2.500
|
1.656
|
2.490
|
2.002
|
2.002
|
1.875
|
0.625
|
0.531
|
1/2-13
|
228 1/2-13x3.50
|
W172-36-32
|
W177-36-32
|
2.000
|
3.060
|
4.330
|
1.688
|
3.062
|
3.810
|
2.280
|
2.500
|
1.656
|
2.490
|
2.002
|
2.252
|
2.000
|
0.625
|
0.531
|
1/2-13
|
228 1/2-13x3.50
|
Code 62 Elbow Socket Weld - Pipe
HH O-Ring |
HH Flat Face |
Pad Size |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
R UNC |
Mounting Hardware O-Ring SHCS |
W186-12-12
|
W189-12-12
|
0.750
|
1.940
|
2.750
|
0.937
|
2.000
|
2.620
|
1.660
|
1.500
|
1.062
|
1.250
|
0.752
|
1.062
|
0.750
|
0.560
|
0.406
|
3/8-16
|
214 3/8-16x2.25
|
W186-16-16
|
W189-16-16
|
1.000
|
2.190
|
3.120
|
1.093
|
2.250
|
3.000
|
1.910
|
1.810
|
1.188
|
1.560
|
1.002
|
1.328
|
1.000
|
0.620
|
0.492
|
7/16-14
|
219 7/16-14x2.50
|
W186-20-20
|
W189-20-20
|
1.250
|
2.560
|
3.690
|
1.250
|
2.625
|
3.320
|
2.050
|
2.000
|
1.312
|
1.750
|
1.252
|
1.672
|
1.250
|
0.690
|
0.531
|
1/2-13
|
222 1/2-13x3.00
|
W186-24-24
|
W189-24-24
|
1.500
|
3.060
|
4.330
|
1.437
|
3.125
|
3.810
|
2.280
|
2.500
|
1.656
|
2.115
|
1.502
|
1.922
|
1.500
|
0.750
|
0.656
|
5/8-11
|
225 5/8-11x3.50
|
Code 62 Elbow Socket Weld - Tube
HH O-Ring |
HH Flat Face |
Pad Size |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
R UNC |
Mounting Hardware O-Ring SHCS |
W182-12-12
|
W187-12-12
|
0.750
|
1.940
|
2.750
|
0.937
|
2.000
|
2.620
|
1.660
|
1.500
|
1.062
|
1.250
|
0.752
|
0.752
|
0.625
|
0.560
|
0.406
|
3/8-16
|
214 3/8-16x2.25
|
W182-16-12
|
W187-16-12
|
0.750
|
1.940
|
2.750
|
0.937
|
2.000
|
2.620
|
1.660
|
1.500
|
1.062
|
1.250
|
0.752
|
1.002
|
0.750
|
0.620
|
0.406
|
3/8-16
|
214 3/8-16x2.25
|
W182-16-16
|
W187-16-16
|
1.000
|
2.190
|
3.120
|
1.093
|
2.250
|
3.000
|
1.910
|
1.810
|
1.188
|
1.560
|
1.002
|
1.002
|
0.875
|
0.620
|
0.492
|
7/16-14
|
219 7/16-14x2.50
|
W182-20-16
|
W187-20-16
|
1.000
|
2.190
|
3.120
|
1.093
|
2.250
|
3.000
|
1.910
|
1.810
|
1.188
|
1.560
|
1.002
|
1.252
|
1.000
|
0.690
|
0.492
|
7/16-14
|
219 7/16-14x2.50
|
W182-20-20
|
W187-20-20
|
1.250
|
2.560
|
3.690
|
1.250
|
2.625
|
3.320
|
2.050
|
2.000
|
1.312
|
1.750
|
1.252
|
1.252
|
1.125
|
0.690
|
0.531
|
1/2-13
|
222 1/2-13x3.00
|
W182-24-20
|
W187-24-20
|
1.250
|
2.560
|
3.690
|
1.250
|
2.625
|
3.320
|
2.050
|
2.000
|
1.312
|
1.750
|
1.252
|
1.502
|
1.250
|
0.750
|
0.531
|
1/2-13
|
222 1/2-13x3.00
|
W182-24-24
|
W187-24-24
|
1.500
|
3.060
|
4.330
|
1.437
|
3.125
|
3.810
|
2.280
|
2.500
|
1.656
|
2.115
|
1.502
|
1.502
|
1.375
|
0.750
|
0.656
|
5/8-11
|
225 5/8-11x3.50
|
W182-28-24
|
W187-28-24
|
1.500
|
3.060
|
4.330
|
1.437
|
3.125
|
3.810
|
2.280
|
2.500
|
1.656
|
2.115
|
1.502
|
1.752
|
1.500
|
0.750
|
0.656
|
5/8-11
|
225 5/8-11x3.50
|
