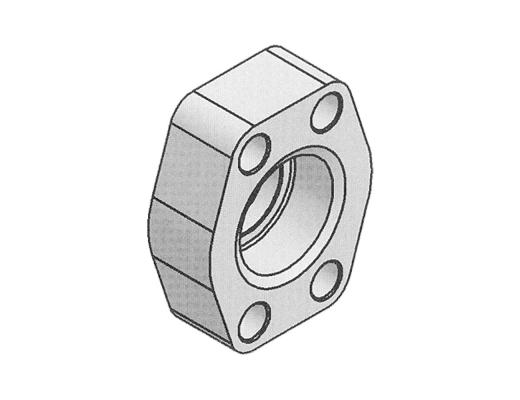

1 - Code 61 Flat Socket Weld - Pipe
HH O-Ring |
HH Flat Face |
Pipe Size |
Pad Size |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L UNC |
Mounting Hardware O-Ring SHCS |
W4-08-08
|
W61-08-08
|
0.500
|
0.500
|
1.813
|
2.125
|
0.688
|
1.500
|
0.750
|
0.560
|
1.000
|
0.502
|
0.855
|
0.344
|
5/16-18
|
210 5/16-18x1.50
|
W4-12-12
|
W61-12-12
|
0.750
|
0.750
|
2.063
|
2.563
|
0.875
|
1.875
|
0.750
|
0.560
|
1.250
|
0.752
|
1.062
|
0.406
|
3/8-16
|
214 3/8-16x1.75
|
W4-16-16
|
W61-16-16
|
1.000
|
1.000
|
2.313
|
2.750
|
1.031
|
2.063
|
0.880
|
0.630
|
1.560
|
1.002
|
1.328
|
0.406
|
3/8-16
|
219 3/8-16x1.75
|
W4-20-20
|
W61-20-20
|
1.250
|
1.250
|
2.875
|
3.125
|
1.188
|
2.313
|
0.940
|
0.690
|
1.750
|
1.252
|
1.672
|
0.469
|
7/16-14
|
222 7/16-14x1.75
|
W4-24-24
|
W61-24-24
|
1.500
|
1.500
|
3.250
|
3.688
|
1.406
|
2.750
|
1.190
|
0.750
|
2.115
|
1.502
|
1.922
|
0.531
|
1/2-13
|
225 1/2-13x2.25
|
W4-32-32
|
W61-32-32
|
2.000
|
2.000
|
3.813
|
4.000
|
1.688
|
3.063
|
1.380
|
0.875
|
2.490
|
2.002
|
2.406
|
0.531
|
1/2-13
|
228 1/2-13x2.50
|
W4-40-40
|
W61-40-40
|
2.500
|
2.500
|
4.281
|
4.500
|
2.000
|
3.500
|
1.750
|
1.000
|
2.995
|
2.502
|
2.906
|
0.531
|
1/2-13
|
232 1/2-13x2.75
|
W4-48-48
|
W61-48-48
|
3.000
|
3.000
|
5.156
|
5.313
|
2.438
|
4.188
|
2.120
|
1.250
|
3.615
|
3.002
|
3.547
|
0.656
|
5/8-11
|
237 5/8-11x3.50
|
2 - Code 62 Flat Socket Weld - Pipe
HH O-Ring |
HH Flat Face |
Pipe Size |
Pad Size |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L UNC |
Mounting Hardware O-Ring SHCS |
W59-08-08
|
W60-08-08
|
0.500
|
0.500
|
1.940
|
2.300
|
0.718
|
1.594
|
1.250
|
0.560
|
1.000
|
0.502
|
0.855
|
0.344
|
5/16-18
|
210 5/16-18x2.00
|
W59-12-12
|
W60-12-12
|
0.750
|
0.750
|
2.500
|
2.950
|
0.937
|
2.000
|
1.250
|
0.560
|
1.250
|
0.752
|
1.062
|
0.406
|
3/8-16
|
214 3/8-16x2.00
|
W59-16-16
|
W60-16-16
|
1.000
|
1.000
|
2.750
|
3.190
|
1.093
|
2.250
|
1.500
|
0.630
|
1.560
|
1.002
|
1.328
|
0.492
|
7/16-14
|
219 7/16-14x2.50
|
W59-20-20
|
W60-20-20
|
1.250
|
1.250
|
3.060
|
3.750
|
1.250
|
2.625
|
1.500
|
0.690
|
1.750
|
1.252
|
1.672
|
0.531
|
1/2-13
|
222 1/2-13x2.50
|
W59-24-24
|
W60-24-24
|
1.500
|
1.500
|
3.750
|
4.440
|
1.437
|
3.125
|
1.750
|
0.750
|
2.115
|
1.502
|
1.922
|
0.656
|
5/8-11
|
225 5/8-11x3.00
|
W59-32-32
|
W60-32-32
|
2.000
|
2.000
|
4.500
|
5.250
|
1.750
|
3.812
|
1.750
|
0.875
|
2.490
|
2.002
|
2.406
|
0.781
|
3/4-10
|
228 3/4-10x3.00
|
W59-40-40
|
W60-40-40
|
2.500
|
2.500
|
5.870
|
6.870
|
2.312
|
4.875
|
2.060
|
1.000
|
2.995
|
2.502
|
2.906
|
0.906
|
7/8-9
|
232 7/8-9x3.50
|
W59-48-48
|
W60-48-48
|
3.000
|
3.000
|
7.000
|
8.500
|
2.812
|
6.000
|
2.060
|
1.250
|
3.615
|
3.002
|
3.547
|
1.190
|
1 1/8-7
|
237 1 1/8-7x4.50
|
3 - Code 61 Flat Socket Weld - Pipe
HH O-Ring |
HH Flat Face |
Pipe Size |
Pad Size |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L UNC |
Mounting Hardware O-Ring SHCS |
W72-48-48
|
W91-48-48
|
3.000
|
3.000
|
5.120
|
5.130
|
2.438
|
4.188
|
1.380
|
1.120
|
3.615
|
3.002
|
3.547
|
0.656
|
5/8-11
|
237 5/8-11x2.50
|
W72-56-56
|
W91-56-56
|
3.500
|
3.500
|
5.500
|
6.000
|
2.750
|
4.750
|
1.440
|
1.190
|
4.095
|
3.502
|
4.047
|
0.656
|
5/8-11
|
241 5/8-11x2.75
|
W72-64-64
|
W91-64-64
|
4.000
|
4.000
|
6.000
|
6.380
|
3.062
|
5.125
|
1.500
|
1.250
|
4.595
|
4.002
|
4.578
|
0.656
|
5/8-11
|
245 5/811x2.75
|
W72-80-80
|
W91-80-80
|
5.000
|
5.000
|
7.120
|
7.250
|
3.625
|
6.000
|
1.750
|
1.380
|
5.595
|
5.002
|
5.641
|
0.656
|
5/8-11
|
253 5/8-11x3.00
|
